Kit Amplificador de Audio 18W

Descripción:

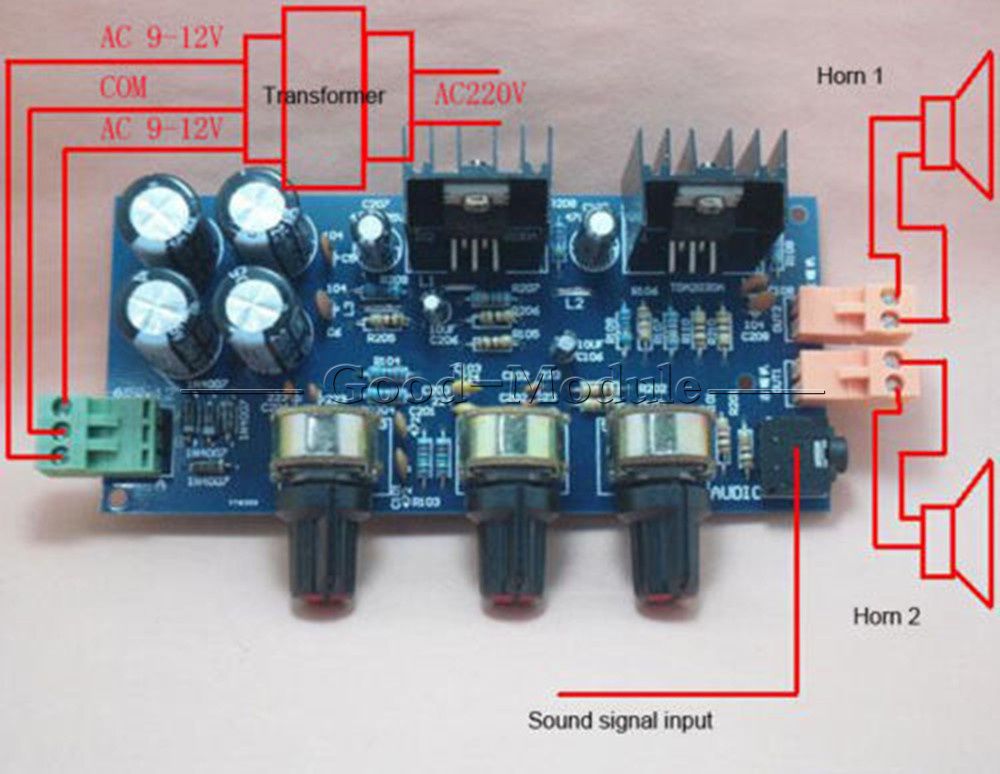

Voltaje de trabajo: comunicación Doble 9 ~ 12 v
Potencia de salida máxima: canal izquierdo y derecho 18 w x2 (bocina),
8 ohm Impedancia de salida
Tamaño de PCB: 12 ​​* 5,5 cm

Esta plantilla de amplificador de potencia adoptó dos IC de amplificador de potencia TDA2030 de ST, el diseño completo del circuito es razonable, hermoso y fácil, ruido, alto costo rendimiento,
fuente de alimentación única, voltaje de entrada de corriente alterna (ac) 9 v a 12 v. La disposición de los componentes es razonable, potencia fuerte (18 wx2), casi sin ruido estático,
buena escucha, menos componentes periféricos, fácil de instalar, muy adecuado para la modificación o adición del sistema de audio del hogar, ampliamente utilizado en todo tipo de altavoces activos.

Este circuito consta de dos canales alrededor, incluido W101 como potenciómetro de volumen, potenciómetro de ajuste de graves W102,
W103 para potenciómetro de ajuste alto. La señal de audio de entrada después del control de volumen y tono del C106, C206 enviada al amplificador de potencia de audio integrado TDA2030 amplificador de potencia .
Estado del circuito de trabajo en la fuente de alimentación dual (OCL), señal de audio por TDA2030 Entrada de 1 pie (entrada sintética),
después de la amplificación de potencia de la señal de salida desde 4 pies, incluido R108, C107, R109 circuito de retroalimentación negativa,
puede hacer que el circuito funcione de manera estable, la relación de ampliación R108 y R109 determina la comunicación TDA2030,
se puede producir un circuito de cancelación de vibración de alta frecuencia R110, C108 y R210 y C108, para suprimir la alta frecuencia de oscilación autoexcitada.

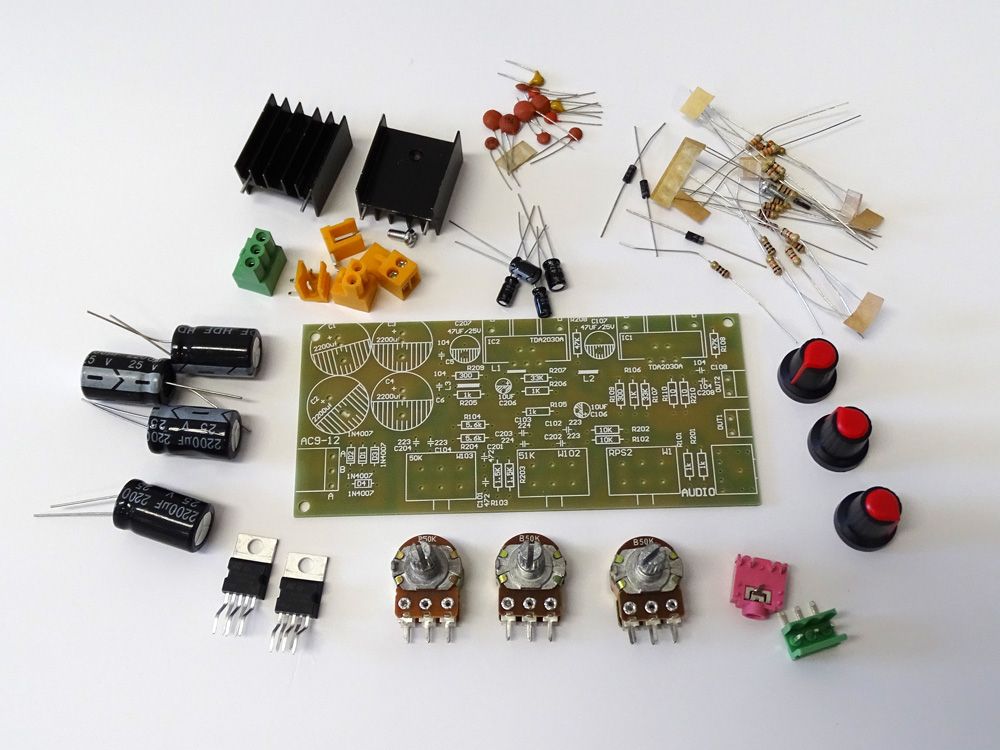

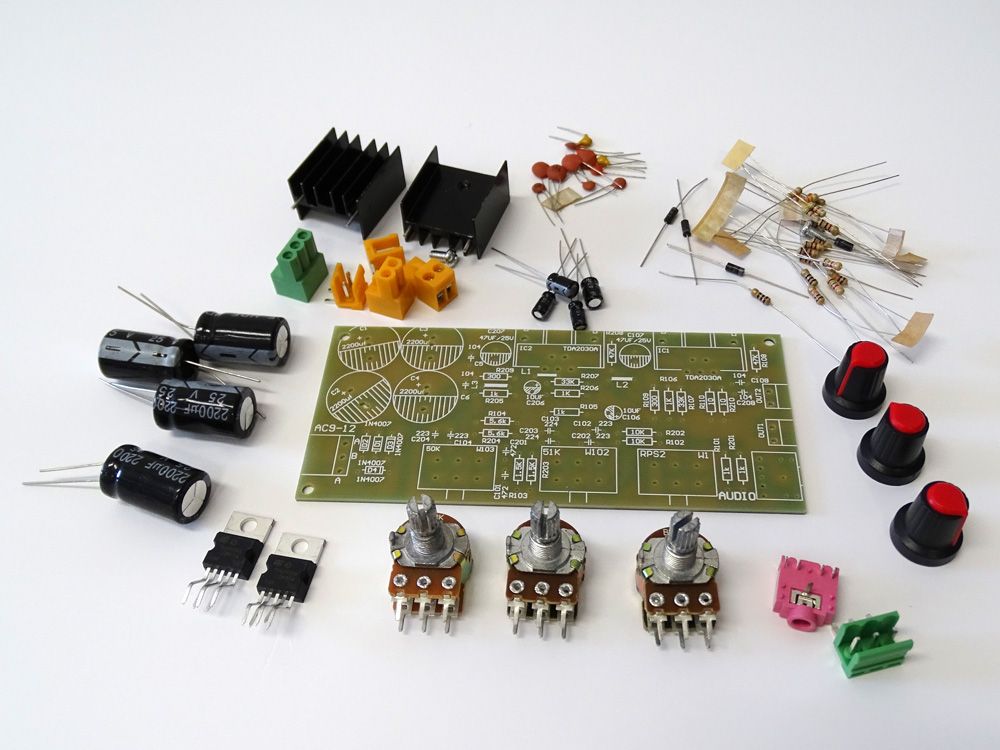

Lista de empaque:

1 Unids 2x18W TDA2030A 2.0 Tarjeta de Módulo de Amplificador de Potencia de Audio de Doble Pista DIY Kit
